单通道高压模块

HV3 系列 —— 面向航天与高可靠性应用的标准 DC/DC 变换器，输出 ±150 V 至 ±6000 V。

适配探测器与应用领域

我们的高压模块目前已用于为以下器件供电：

光电倍增管（PMT）
雪崩光电二极管（APD）
硅光电倍增器（SiPM）
硅探测器

应用领域包括：

高能物理
天体物理
中微子物理
暗物质探测
核物理

材料科学
医疗应用
国土安全
军用领域
工业应用

为提高所用元器件的可信度，并通过少品种、大批量备货缩短交付周期，本系列高压 DC/DC 变换器共用绝大部分有源器件。这些器件已成功通过总剂量（Total Dose）达 30 krad 的辐照试验。

低压型模块 —— 150 V 至 3500 V

HV3 低压型模块 —— 铝盒灌封成品

HV3 低压型模块 —— 另一视角

HV3 低压型模块 —— 接插件侧

HV3 低压型模块 —— 细节

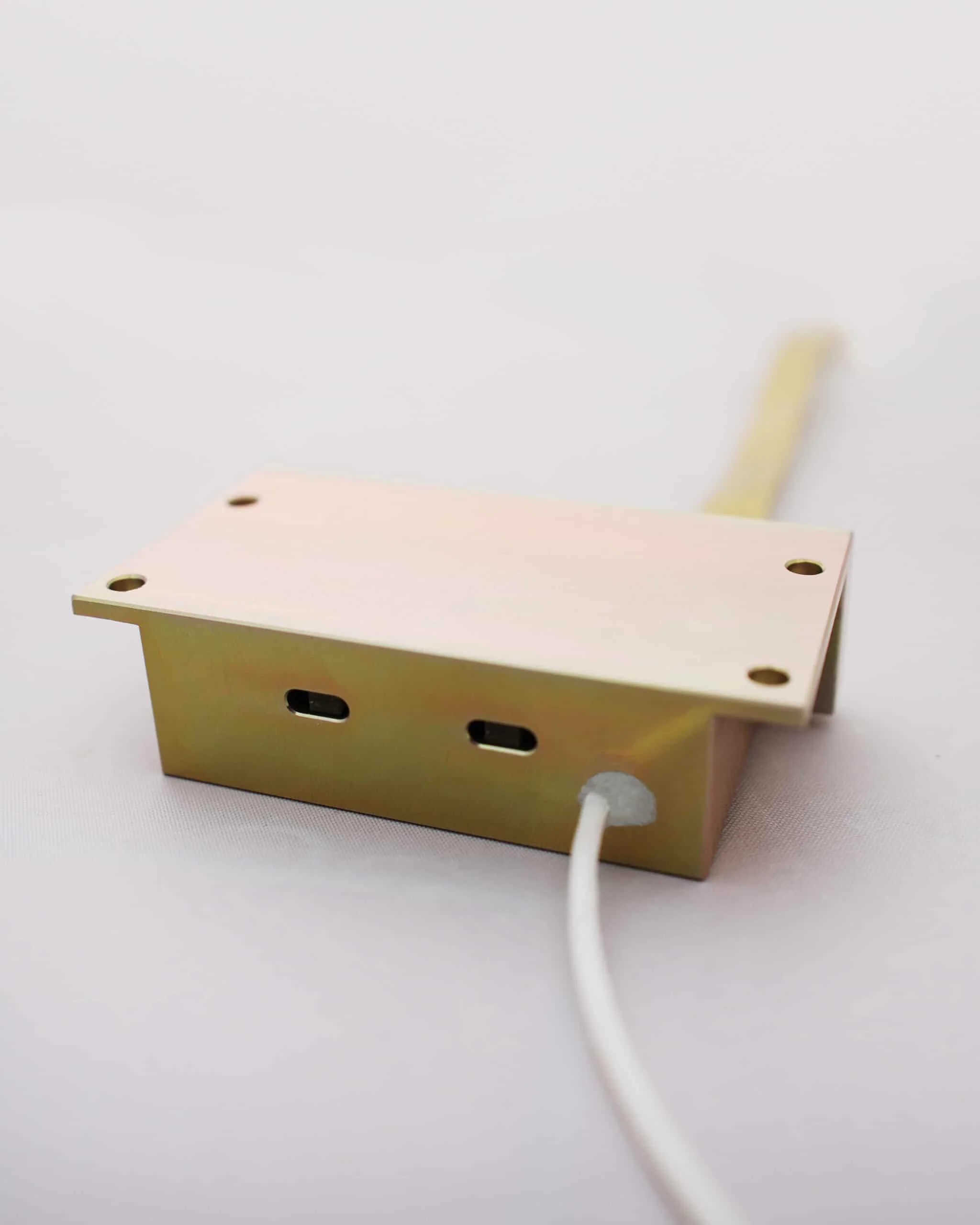

HV3 低压型模块 —— 俯视图

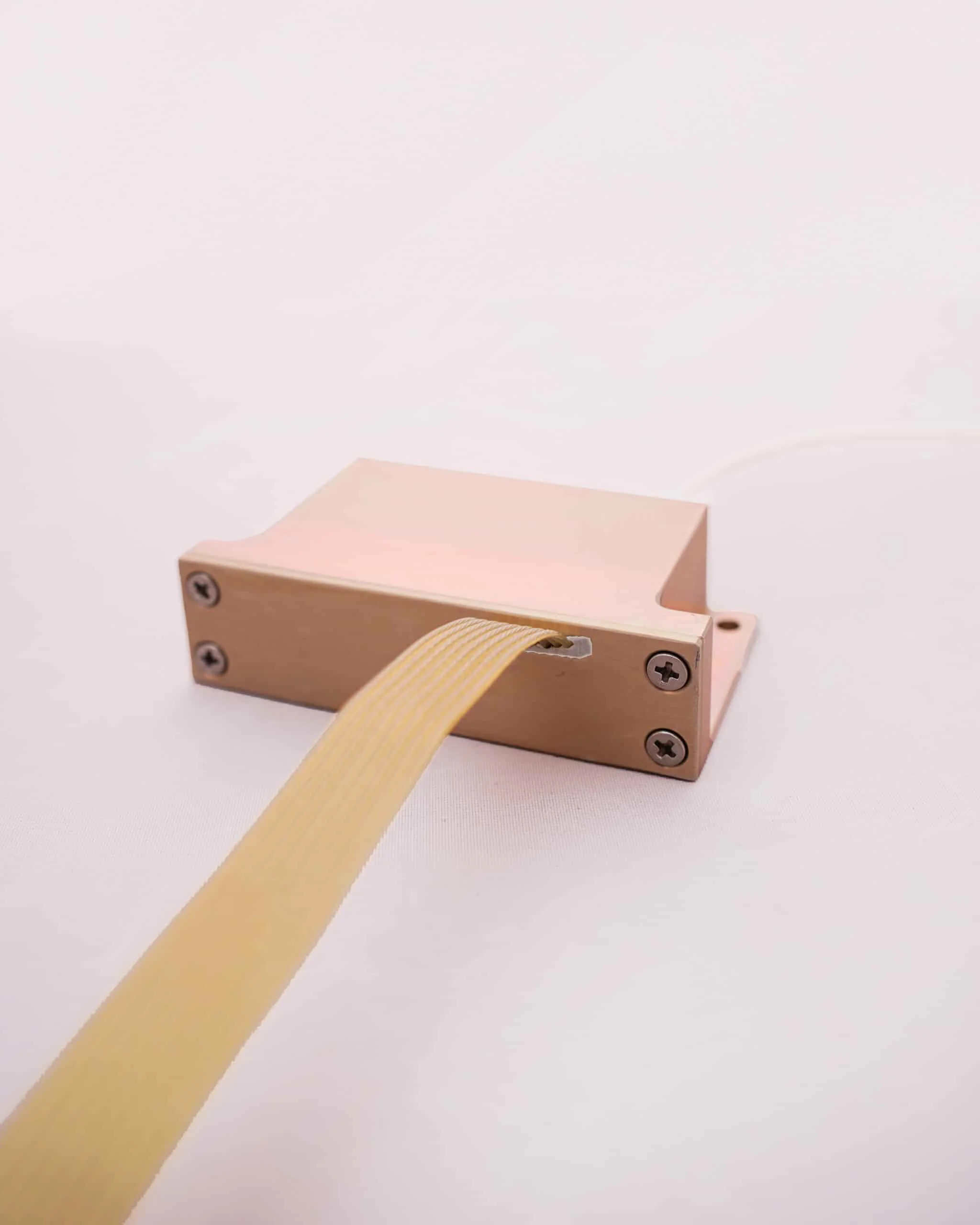

HV3 低压型模块 —— 侧视图

输入电压：+12 V ±10%。提供正、负输出两种配置。技术手册可应需索取。

型号	输出电压	输出电流	输出纹波	技术手册
HV3 +150 V	0 至 +150 V	1.2 mA	最大 30 mV	索取
HV3 −150 V	0 至 −150 V	1.2 mA	最大 30 mV	索取
HV3 +200 V	0 至 +200 V	1 mA	最大 25 mV	索取
HV3 −200 V	0 至 −200 V	1 mA	最大 25 mV	索取
HV3 +1200 V	0 至 +1200 V	500 µA	典型 15 mV	索取
HV3 −1200 V	0 至 −1200 V	500 µA	典型 15 mV	索取
HV3 +3000 V	0 至 +3000 V	150 µA	典型 15 mV	索取
HV3 −3000 V	0 至 −3000 V	150 µA	典型 15 mV	索取
HV3 +3500 V	0 至 +3500 V	50 µA	典型 15 mV	索取
HV3 −3500 V	0 至 −3500 V	50 µA	典型 15 mV	索取

HV3 含灌封与外壳的外形尺寸

参数	数值	单位
长度	66.0	mm
宽度	35.5	mm
高度	17.8	mm
重量	约 81	g

索取报价

高压型模块 —— 最高 6000 V

HV3 高压型模块 —— 铝盒灌封成品

HV3 高压型模块 —— 另一视角

HV3 高压型模块 —— 接插件侧

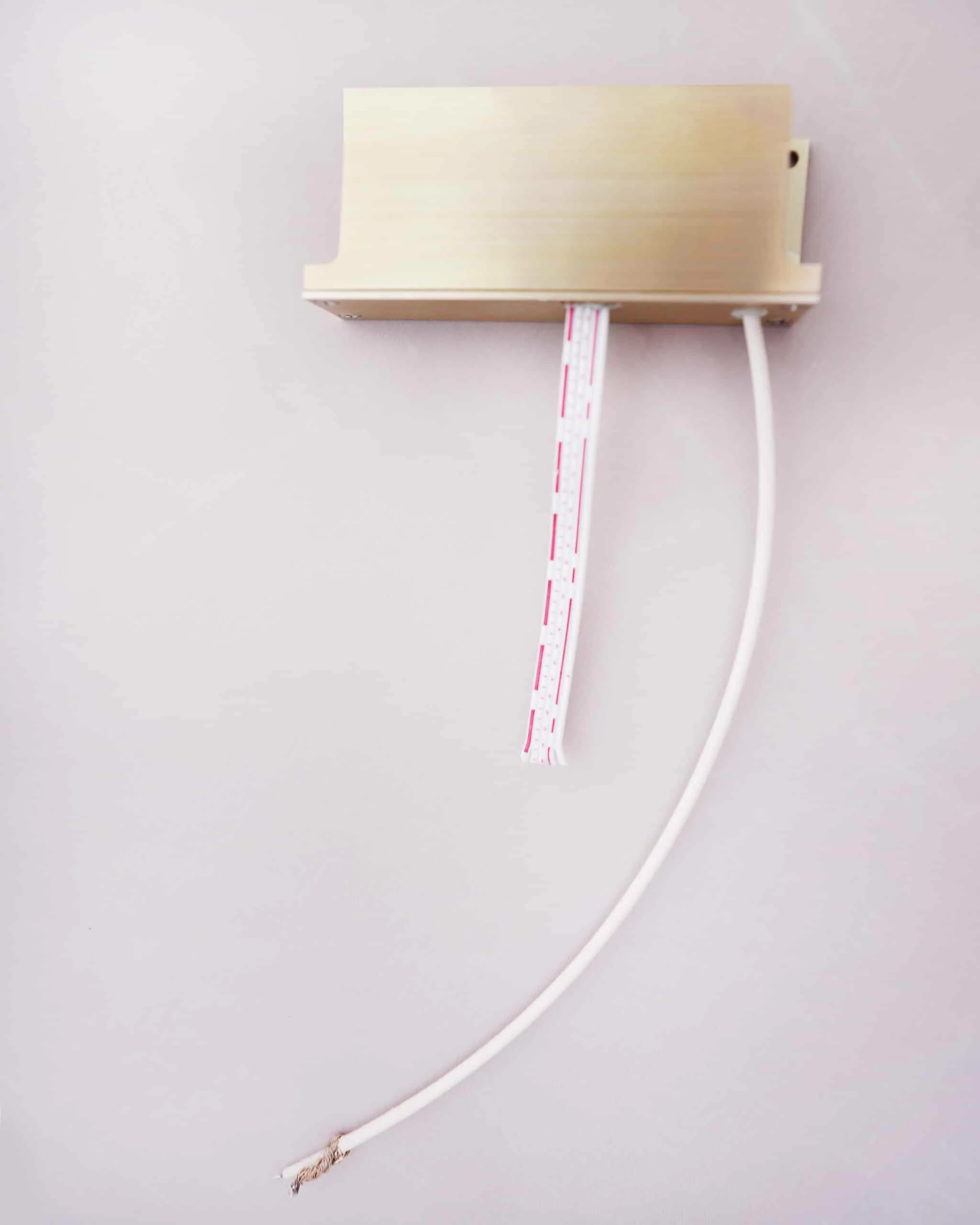

HV3 高压型模块 —— 细节

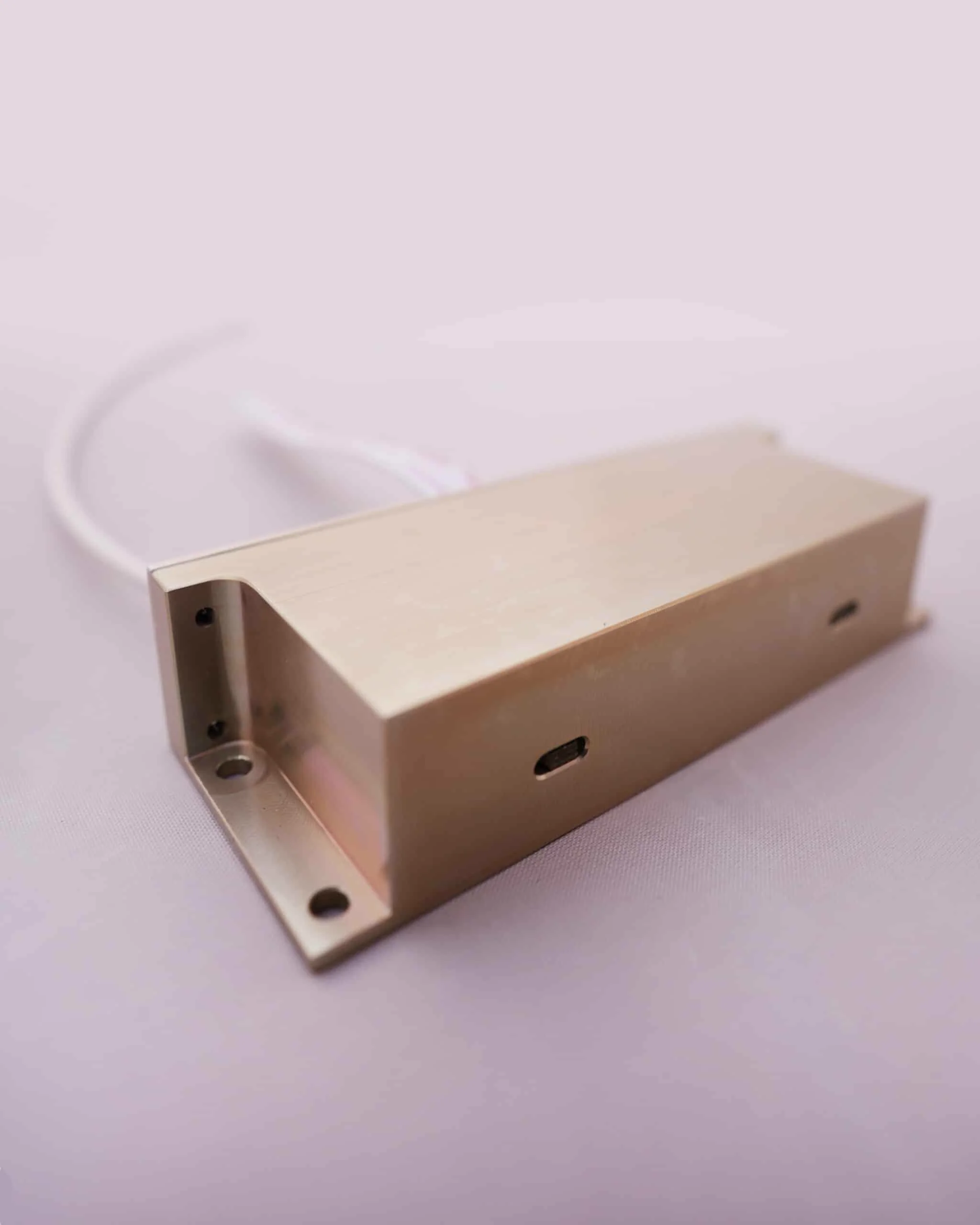

HV3 高压型模块 —— 俯视图

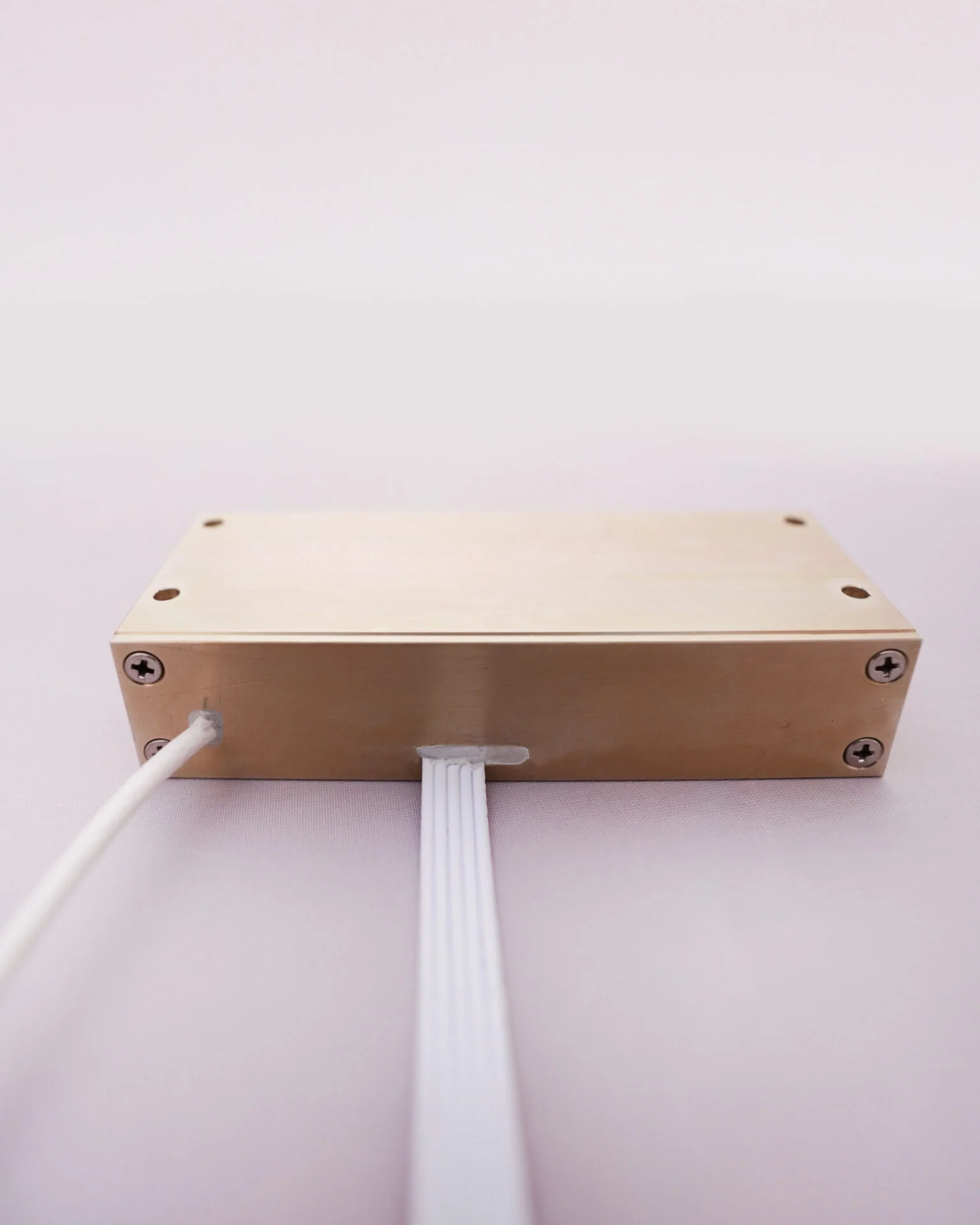

HV3 高压型模块 —— 侧视图

输入电压：+12 V ±10%。提供灌封及整盒封装形式。技术手册可应需索取。

型号	输出电压	输出电流	输出纹波	技术手册
HV3 +6000 V	0 至 +6000 V	1 mA	最大 150 mV	索取
HV3 −6000 V	0 至 −6000 V	1 mA	最大 150 mV	索取

HV3 含灌封与外壳的外形尺寸

参数	数值	单位
长度	123.5	mm
宽度	54	mm
高度	27	mm

索取报价

单通道定制方案

单通道高压模块的定制铝合金外壳 —— 壳体与盖板

若目录中没有您所需的电压或电流，我们可在短周期内以有竞争力的价格提供定制方案。

请填写表单，说明您的定制需求：

索取资料
